国产日韩欧美羞羞羞-国产一区二区成人久久-91麻精品国产91久久久久-精品一区二区不卡视频-熟妇大屁股一区二区三区视频-日韩熟女www-亚洲综合久久狠狠96-人妻久久久精品69-日韩不卡av菲菲网,亚洲麻豆av在线,日韩三a级影片,五月婷日韩中文字幕

原理：將試樣夾持在固定基座的圓環(huán)試樣夾內(nèi)，圓球形頂桿以恒定的移動(dòng)速度垂直地頂向試樣，使試樣變形直至破裂，測(cè)得頂破強(qiáng)力。

符合標(biāo)準(zhǔn)：GB/T 19976 紡織品 頂破強(qiáng)力的測(cè)定 鋼球法、FZ/T 01030、FZ/T 60019、ASTM D3787、ASTM D6796

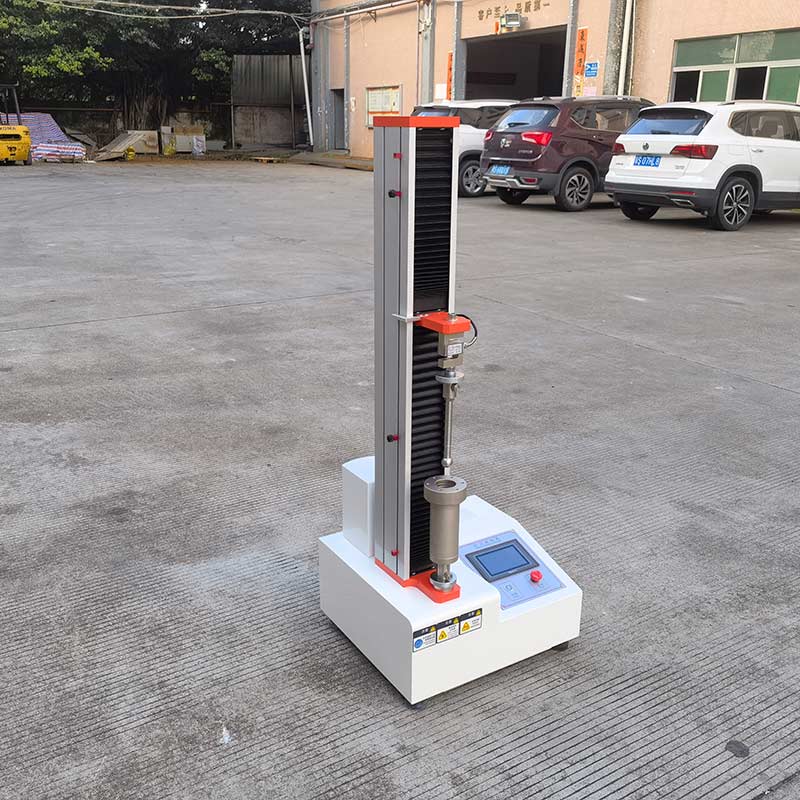

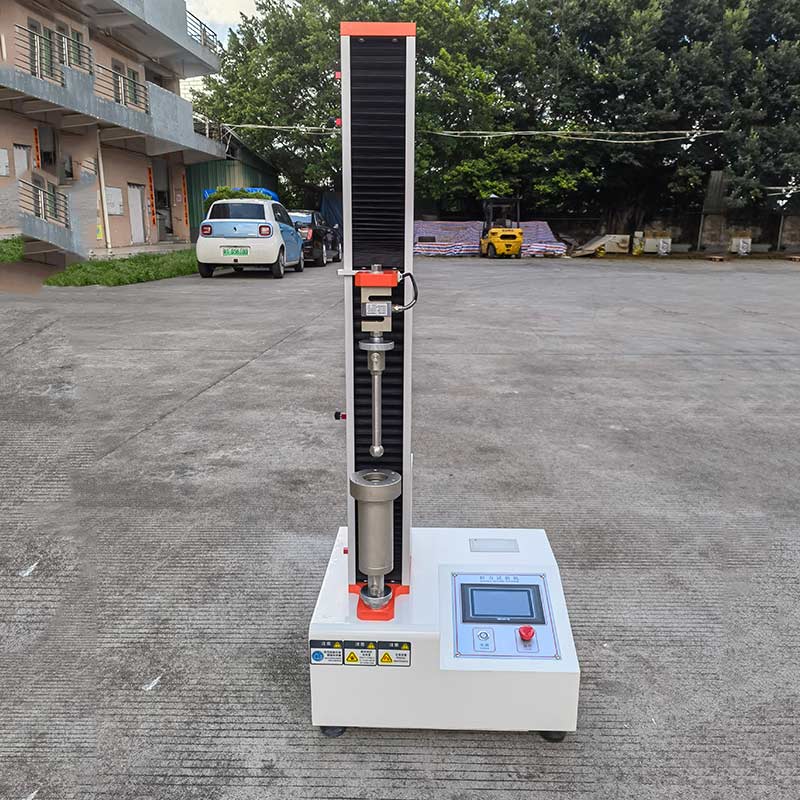

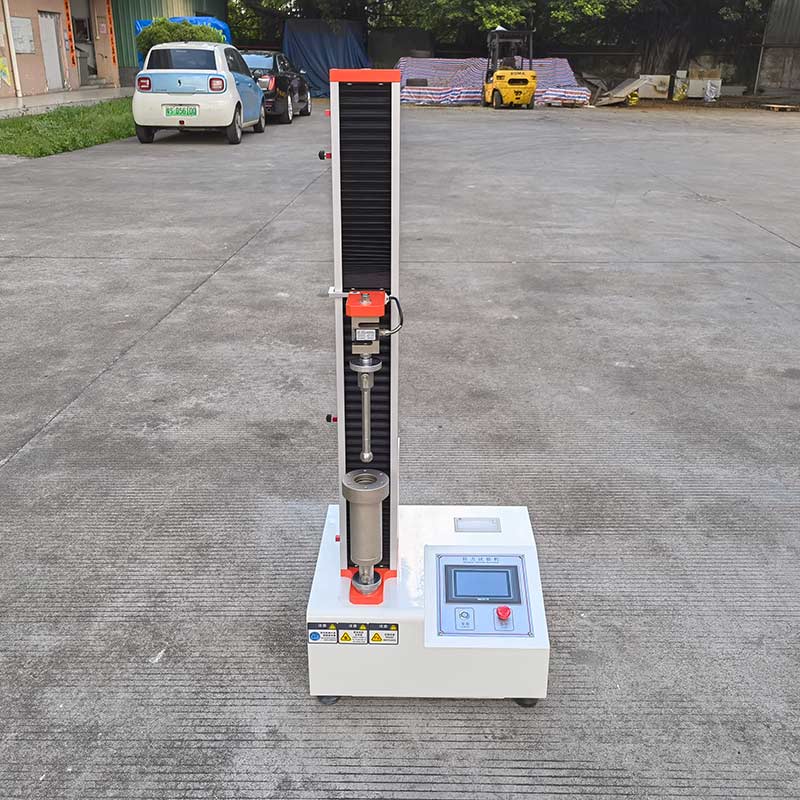

1. 等速伸長(zhǎng)型試驗(yàn)儀(CRE)，測(cè)力精度不超過(guò)示值的士1%。包括一個(gè)試樣夾持器和一個(gè)球形頂桿組件。在試驗(yàn)過(guò)程中，試樣夾持器固定，球頂桿以恒定的速度移動(dòng)。
2. 頂破裝置由夾持試樣的環(huán)形夾持器和鋼質(zhì)球形頂桿組成。環(huán)形夾持器內(nèi)徑為45 mm士0.5 mm, 表面應(yīng)有同心溝槽，以防止試樣滑移。頂桿的頭端為拋光鋼球，球的直徑為 25mm。
3.與試驗(yàn)機(jī)連接部分的尺寸應(yīng)根據(jù)試驗(yàn)機(jī)夾具的尺寸確定。
4.進(jìn)行濕潤(rùn)試驗(yàn)所需的器具、三級(jí)水、非離子濕潤(rùn)劑。
5.試樣：
試樣應(yīng)具有代表性，試驗(yàn)區(qū)域應(yīng)避免折疊、折皺，并避開(kāi)布邊。作為示例，附錄 B中給出一個(gè)選取試驗(yàn)區(qū)域的參考方法。如果使用的夾持系統(tǒng)不需要裁剪試樣即可進(jìn)行試驗(yàn)，則可不裁成小試樣。進(jìn)行濕潤(rùn)試驗(yàn)的試樣，需裁剪試樣。試樣尺寸應(yīng)滿足大于環(huán)形夾持裝置面積，試樣數(shù)量至少5塊GB/T 19976-2005 調(diào)濕預(yù)調(diào)濕、調(diào)濕和試驗(yàn)用大氣應(yīng)按 GB 6529規(guī)定進(jìn)行。對(duì)于濕態(tài)試驗(yàn)不要求預(yù)調(diào)濕和調(diào)濕。用于進(jìn)行濕態(tài)試驗(yàn)的試樣應(yīng)浸人溫度 20℃士20C(或 23℃士2C，或 270C士2 *C)的水中，使試樣完全潤(rùn)濕為使試樣完全濕潤(rùn)，也可以在水中加人不超過(guò) 0.05%的非離子中性濕潤(rùn)劑。

6. 結(jié)果的計(jì)算和表示
計(jì)算頂破強(qiáng)力的平均值，以牛頓(N)為單位，結(jié)果修約至整數(shù)位； 如果需要，計(jì)算頂破強(qiáng)力的變異系數(shù) CV值，修約至。.1%0

目前測(cè)試標(biāo)準(zhǔn)主要有: GB/T 19976- -2005《紡織品頂破強(qiáng)力的測(cè)定鋼球法》[2]和GBT 23318- -2009《紡織品刺破強(qiáng)力的測(cè)定》

( 1 )頂破強(qiáng)力與鋼球直徑有顯著相關(guān)性,鋼球直徑越小,其頂破強(qiáng)力越小。刺破強(qiáng)力與頂桿直徑及頂桿曲率半徑有顯著相關(guān)性,頂桿直徑越小,其刺破強(qiáng)力越小;頂桿曲率半徑越小其刺破強(qiáng)力越小。測(cè)試頂破/刺破強(qiáng)力時(shí),織物中同時(shí)受力的紗線或線圈的數(shù)量越大,織物的刺破/頂破強(qiáng)力也越大。

( 2 )在低速條件下,速度對(duì)頂破/剌破強(qiáng)力的關(guān)系不顯著。試驗(yàn)表明不同速度下的頂破/剌破強(qiáng)力變化不明顯，沒(méi)有統(tǒng)一規(guī)律。

(3)同種織物在相同條件下的頂破強(qiáng)力要比刺破強(qiáng)力大高了一個(gè)數(shù)量級(jí)。頂破強(qiáng)力大的織物,其刺破強(qiáng)力也相對(duì)較。
