溫度變化試驗箱怎么做到技術實現？
信息來源于：互聯網 發布于：2023-02-03

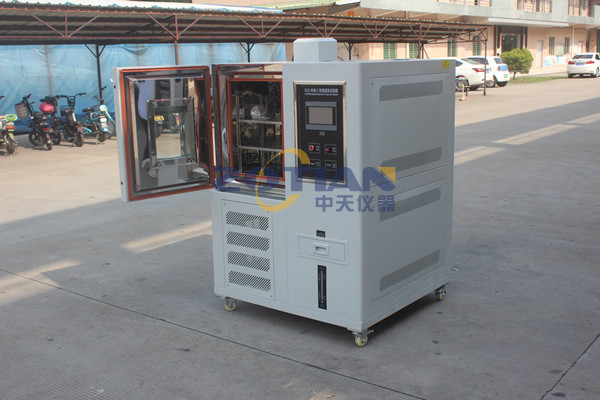

溫度變化試驗箱用于檢測零件高低溫變化引起的溫度應力。變溫試驗箱采用加熱裝置和制冷裝置，分別通過循環系統向箱體內部引入冷空氣或熱空氣，對箱體內部進行加熱和冷卻，但同一箱體內加熱和冷卻的速度較慢，當溫度升高時，不能在短時間內迅速降溫，導致試驗效率較低。一些具有高溫和低溫兩個室的溫度變化試驗箱，在冷熱溫度變化時，需要快速地將試驗物品從一個室拿到另一個室，這很麻煩，甚至可能燙操作人員。
技術實現因素:
快速變溫試驗箱，包括箱體，箱體內設有加熱腔和冷卻腔，加熱腔和冷卻腔之間設有隔熱擋板，隔熱擋板的一端伸出箱體外并與固定板固定連接， 加熱腔內設有放置架，放置架后部與箱體內壁之間設有移動機構，加熱腔和冷卻腔遠離移動。
進一步地，移動機構包括固定在加熱腔和制冷腔內壁上的滑軌，滑軌的兩側設有滑槽，滑軌的表面設有滑架，滑架與滑槽滑動連接；車廂的上表面固定連接有電機，滑軌的側壁固定有齒條；電機的驅動端伸入車廂內并與齒輪固定連接；齒輪與齒條相嚙合，便于驅動車架移動。
進一步地，在固定板靠近箱體的一側固定鑲嵌有電磁鐵，在靠近電磁鐵的箱體表面固定有吸附鐵片，在固定板的表面設有與電磁鐵電連接的通斷開關，通斷開關的一側設有與固定板表面固定連接的手柄，方便固定或拉出隔熱擋板。
進一步地，在冷藏腔的內側壁上設置有行程開關，在隔熱擋板靠近行程開關的一側固定有接觸板，這樣在拉出隔熱擋板的過程中可以直接啟動移動機構，帶動放置架移動，操作更加方便，不需要額外按壓開關。
進一步地，隔熱擋板靠近滑軌的一側設有卡槽，卡槽的兩個對稱內壁上固定鑲嵌有半圓形橡膠卡珠，卡槽的內壁上設有與齒條凸齒相配合的齒槽。當卡槽橫向卡在滑軌和齒條表面時，橡膠卡珠可與滑軌兩側壁的滑槽卡合，橡膠卡珠具有一定的彈性，在外力的作用下被推入滑槽內，堵塞滑槽處的縫隙。避免冷卻腔和加熱腔之間的過度空氣循環。同時，齒槽具有相同的功能，當隔熱擋板關閉時，齒槽可與齒條表面的凸齒相貼合。
進一步地，開關門表面設有透明真空玻璃視窗，便于觀察內部測試情況。
進一步地，放置架的下表面設有多個橫向移動輪，減少了摩擦，移動機構驅動放置架移動。
有益作用如下:通過冷藏腔、加熱腔、隔熱擋板和移動機構的設置，在高溫測試后需要進入冷卻測試時，只需拉動隔熱擋板，貨架及其表面的產品就可以通過移動機構直接移動到冷卻腔中，實現快速冷卻，無需冷卻高溫腔，提高了測試效率，操作更加方便。
通過設置電磁鐵、行程開關和通斷開關，使得在使用溫度變化試驗箱時，隔熱擋板的固定更加穩固。當冷熱腔需要移動時，按下通斷開關切斷電磁鐵的電，可以快速拉動移動隔熱擋板。在拉動和移動隔熱擋板的過程中，接觸板與行程開關相接觸，啟動電機就可以通過移動機構將放置架自動移動到冷藏腔內，操作更加方便。
快速變溫試驗箱，包括底座，底座內設有空腔，空腔內轉動連接有一螺桿；底座上表面的兩端分別固定連接有一固定板和第二固定板；第二固定板與支撐架固定連接，支撐架的上表面與電機固定連接，電機的驅動端通過第二固定板延伸至一固定板和一固定板。本實用新型通過設置制冷腔、加熱腔、隔熱擋板和移動機構，在高溫測試后需要進行冷卻測試時，只需拉動隔熱擋板，貨架及其表面上的產品就可以通過移動機構直接移動到冷卻腔中，從而無需冷卻高溫腔就可以實現快速冷卻，提高了測試效率，操作更加方便。
