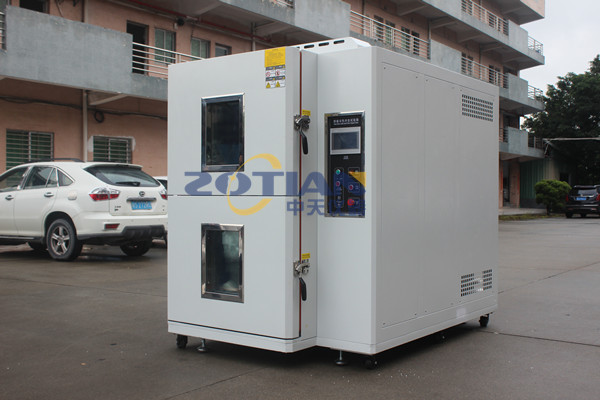

冷熱沖擊試驗箱的特點和技術參數
信息來源于：互聯網 發布于：2022-03-14
冷熱沖擊試驗箱的特點
1.冷熱沖擊試驗箱外形美觀，結構合理，技術先進，選材考究，操作簡便，設備性能可靠。
2.該設備分為三部分:高溫箱和低溫箱試驗箱。采用獨特的斷熱結構和蓄熱作用。測試過程中，待測物體全靜止，通過冷熱風路的切換，將冷熱溫度引入測試區域，達到冷熱沖擊測試的目的。
3.采用先進的測量裝置，控制器采用大尺寸彩色液晶人機觸摸對話液晶人機界面控制器，操作簡單易學，穩定可靠，可中英文顯示完整的系統運行狀態、執行和設定程序曲線。
4.獨立設定96項測試規范，沖擊時間999小時59分，循環周期可設定1~999次，可實現冰箱自動運行，大程度實現自動化，減輕操作人員工作量，隨時自動啟停工作；
5.箱體左側有一個直徑為50mm的測試孔，可用于外部電源負載接線測試元件。
6.高溫、低溫、冷熱沖擊功能可獨立設置，冷熱沖擊條件實施時，可選擇三槽、冷沖擊、熱沖擊功能，具有高低溫試驗機功能。
7.全自動，高精度系統回路，機器部件任意移動，P.L.C鎖定處理，P.I.D自動計算控制，溫控精度高。
8.先進科學的空氣循環設計，使室內溫度均勻，避免任一死角，安全保護裝置齊全，避免任一安全隱患，確保設備長期可靠。
9.循環時間和除霜時間可以設置為自動(手動)除霜。
10.出風口由回風傳感器檢測控制，5秒內完成風門機構的切換時間，5分鐘內完成冷熱沖擊溫度的恢復時間。
11.運行中狀態顯示和曲線顯示異常時，屏幕會自動顯示故障點和原因，并提供排除故障的方法。
12.制冷系統采用復疊式效率低溫環路系統設計，制冷機組采用歐美進口壓縮機，使用零臭氧系數的環保(HFC)制冷劑R404A和R23。
冷熱沖擊試驗箱技術參數
1.沖擊溫度范圍:-60℃ ~ 150℃。
2.高溫罐溫度上限:155℃。
3.低溫箱溫度下限:-75℃。
4.溫度偏差:2℃。
5.溫度波動:0.5℃。
6.溫度恢復時間:5min。
7.溫度恢復條件:高溫150℃暴露30分鐘，低溫-60℃暴露30分鐘。
8.樣本轉移模式:氣動。
9.測試重量:≤3kg。
10.高溫室加熱時間:45分鐘(25℃ ~ 155℃)。
11.低溫室降溫時間:80分鐘(25℃ ~-75℃)。
12.噪音:(分貝)≤65。
13.電源:交流380伏±10%，50/60赫茲。
內箱尺寸，外箱尺寸
W400×H350×D350、W1250×H1570×D1320
W400×H500×D400、W1350×H1500×D1470
W600×H500×D500、W1550×H1600×D1920
W600×H600×D700、W1650×H1700×D2170
冷熱沖擊試驗箱的實施和符合標準
1.GB10589-89低溫試驗箱技術條件；
2.GB11158-89高溫試驗箱技術條件；
3.GB10592-89高低溫試驗箱技術條件；
4.GB2423.1低溫試驗和試驗A；
5.GB2423.2高溫試驗，試驗B；
6.GB2423.22溫度變化試驗，試驗n；
7.IEC68-2-14測試N；
8.國家軍用標準GJB 150.3-86；；
9.國家軍用標準GJB 150.4-86；；
10.GB2423.1-89電工電子產品基本試驗規程試驗A:低溫試驗方法；
11.GB 2423.2-89電工電子產品基本試驗規則試驗B:高溫試驗方法；
冷熱沖擊試驗箱的應用
冷熱沖擊試驗箱適用于國防工業、航空工業、軍事工業、自動化元件、汽車零部件、電子電氣儀器元件、電氣產品、塑料、化工、食品工業、BGA、PCB基板、電子芯片ic、半導體陶瓷磁性制藥工業等設備及相關產品在環境氣溫快速變化條件下的適應性試驗(沖擊)。適用于儀器、儀表、電工、電子產品、零部件在溫度急劇變化或逐漸變化的情況下，以及熱脹冷縮產生的產品化學變化或物理?yè)p傷情況下的反復抗拉，可以確認產品的質量。從精密集成電路到重型機械的所有領域都需要它的理想測試工具。
冷熱沖擊試驗箱制冷系統
1.制冷系統和壓縮機:為了保證試驗箱的冷卻速率和低溫度要求，本試驗箱采用法國泰康全封閉二元復疊氟利昂制冷系統的一臺壓縮機組成的二元復疊氟利昂制冷系統。
2.制冷劑:采用美國杜邦公司的R404A(低壓循環)和R23(高壓循環)環保制冷劑。
3.制冷配件:膨脹閥(丹麥丹佛斯)、電磁閥(日本)、過濾器(丹麥丹佛斯)、壓力控制器(丹麥丹佛斯)、油壓保護(丹麥丹佛斯)、截止閥(意大利卡斯特)、油分離器(歐美ALCO)等制冷配件均為進口。
4.冷卻方式:風冷或水冷。
冷熱沖擊試驗箱結構
1.試驗箱結構:試驗箱采用整體組合式結構，由位于后下部的高溫試驗箱、位于后上部的低溫試驗箱、位于后部的制冷機組機柜和位于左后面板的電氣控制柜(系統)組成。這樣機柜占地面積小，結構緊湊，外形美觀，制冷機組放在獨立的機柜內。
2.箱外材質:SUS304不銹鋼板或優質冷軋鋼板，靜電噴塑烤漆處理。
3.箱內材質:鏡面不銹鋼板。
4.隔熱材料:硬質聚氨酯泡沫。
5.電纜穿線孔:在樣品架的上部和高溫試驗箱的頂部設有滑動電纜穿線管。
6.樣品架承重:≥ 5 kg。
冷熱沖擊試驗箱控制系統
1.控制裝置:控制器采用進口可編程PLC和優質進口LCD彩色液晶觸摸屏雙環溫控系統，其控制顯示屏采用進口彩色液晶觸摸屏(5.7、7.5或10.4寸)控制顯示屏。控制器采用中文操作顯示界面，顯示和設置測試參數、曲線、總運行時間、總運行時間等?？刂瞥绦虿捎萌藱C(jī)對話編程，界面友好，只需設定溫度即可實現冰箱的自動運行。
2.運行方式:可采用程序運行或定值運行。
3.該設備有獨立的工作時間計時器。
冷熱沖擊試驗箱安全保護裝置
熱沖擊試驗箱漏電斷路器、實驗室高低溫保護器(內置控制器)、排氣閥、樣品電源控制端子、高低溫溫室超溫保護(內置控制器)、壓縮機過壓超溫保護、斷水繼電器、風扇熱繼電器、電機溫度開關、電機防反轉繼電器、壓縮空氣壓力開關、保險絲等。
