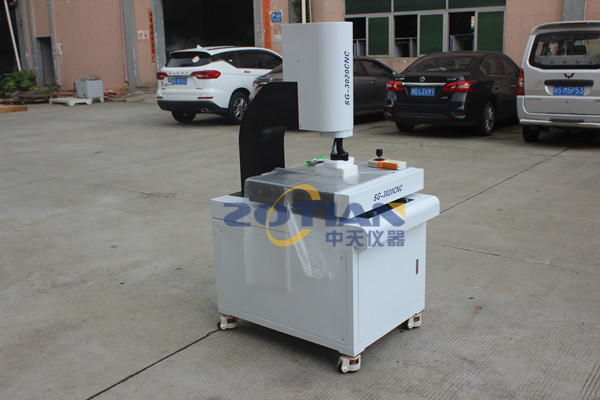

2.5次元測量儀器
金屬臺面尺寸(毫米)：506 ×356
玻璃桌尺寸:(MM)：350×280
x坐標行程:(毫米)：300
y坐標行程:(毫米)：200
儀器的總尺寸(長)х(寬)х(高)MM:679Х 596Х1017
儀器重量(KG):200
z坐標升行程:(毫米):175(聚焦)工作距離(毫米):108
X，y，z數字顯示分辨率:0.0005MM X，y-索引值誤差:≤(3+L/200)um
相機:日本索尼CCD相機
變焦物鏡倍率:0.7~4.5X
總視頻放大倍數:30倍~ 230倍
物視場:7 ~ 1.1毫米
面光源和透射光源均采用LED，亮度可調。
電源：180伏(交流)~ 260伏(交流)50赫茲
測量軟件：公司配備軟件，精密探頭為英國RENISHAW精密探頭，可測量直線、角度、圓、中心距、角度、高度、平面距離、空間距離、平面度、球體等。
電源:AC220V/AC110V
儀器選項
儀表配件：1X鏡筒(標準)0.5X鏡筒(可選)
變焦透鏡：0.7X~4.5X 0.7X~4.5X
焦點距離：0.5倍(可選)
儀器配置表
電荷耦合器件：索尼日本
鏡頭：美國納維塔爾
軟件：加藤快速測量探頭測量軟件(包括視頻卡、光盤和加密鎖)
快速測量軟件功能介紹
1.幾何測量軟件的設計簡單易學——它基于微軟的WINDOWS平臺，與WORD或EXCEL應用軟件一樣，集成了多種應用設計，呈現在測量軟件的新組合中。
2.提供了多種幾何操作功能-您可以使用各種直觀的功能鍵輕松獲取工件信息，并執行各種幾何操作來獲取所需的信息，例如坐標、尺寸和外觀圖。
3.的程序很容易編輯-使用教學程序進行編輯，并在測量過程中自動記錄和寫入。測量完成后，程序也被編輯。程序可以被存儲、調用和重新執行。您還可以將DXF文件導入快速測量，并快速將其轉換為快速測量的可執行程序。
4.可以自動記錄測量結果——測量完成后，您可以通過測量信息和成像工具獲得您想要的數據，或者計算、重組和存儲這些數據。
5.可以*取更少的點或者多點測量——在幾何運算中，定義了各種測量函數*取更少的點，比如在兩點取直線。但是，您也可以通過多點輸入功能鍵獲取額外的點來獲得更準確的測量值。
6.可以將現有的存款元組組合成一個新的單位——您可以通過使用單位組合來形成功能鍵，從而輕松地從現有單位中派生出其他新單位。
7.S可以很容易地建立一個參考坐標系——借助軸校正和零原點，可以建立一個使用坐標系。允許您在同一測量過程中設置多個參考原點，并且您可以任意指定每個測量單位和每個參考原點之間的關聯。
8.光學聚焦:電腦確定每次的聚焦面，保證改變焦距時測量的重復性和準確性。(重現性和準確度在2μM以內)
9.光學聚焦高度測量:Z軸高度可通過光學聚焦功能測量。(重現性和準確度在2μM以內)
10.上下光源均可編程，上光源由五環八向四區光源控制，可提供多種光源亮度和角度。而且在編輯程序的同時保存了光源的狀態，實現了光源的自動控制。
11.“全圖”導航定位窗口:可以實時瀏覽所有繪制的像素點，讓鼠標點擊要去的地方，讓所有的測量數據都在掌控之中。
12.“瀏覽”窗口:可以觀察工件的整個圖紙，具有類似于AUTOCAD的縮放功能。
13.在瀏覽視圖中注釋:可以在瀏覽視圖中直接注釋尺寸。
14.“貼圖”窗口:可以將工件的局部照片準確地集成到工件的完整貼圖中，保存為高像素照片。你也可以打開之前拍的地圖，直接畫，標記，修改。
15.地圖上的導航定位:在地圖上點擊鼠標，工作臺會移動到鼠標點擊的位置，顯示在圖像中。
16.亞像素尋邊:讓軟件實時刷新，實時跟蹤鼠標，從*清晰的邊緣自動捕捉鼠標的近點，更大程度上節省了映射時間。
17.定制圓:標準圖可根據客戶需求定制(圓的中心坐標、直徑、半徑可由客戶自行定義)。然后將標準圓與圖像中的工件進行比較，找出工件與標準圖形的誤差。
18.自定義線段:客戶自行定義線段的起點坐標、長度和旋轉角度，然后與圖像中的工件進行重疊比較，找出工件與標準圖形的誤差。
19.標記:任一幾何尺寸(直徑、半徑、角度、兩條線之間的距離、點到線的距離、兩個圓之間的距離等)。)在平面上可以測量。
20.自行設置客戶坐標:可以根據客戶自己的需要，在圖像中實際工件上設置坐標原點(0，0)，然后在屏幕上任意一點上標記(0，0)點的X、Y坐標位置。
21.復制號:可追蹤產品形狀，繪制的圖形可轉移到AUTOCAD，形成工程圖。
22.形位公差:圓度、直線度和同心度，可用于計算產品上直邊的圓度、直線度和兩中心的同心度。
23.設置容差:產品實際尺寸可以設置為超出范圍，超出范圍會以紅色背景警告?；蛘咄Ｖ构ぷ?，執行下一步前測試0K。
24.發送到AUTOCAD:實時圖像中根據實際工件形狀描繪的像素可以直接輸出到AUTOCAD成為工程圖。
25.打開PDF文檔:除了DXF文檔，還可以打開PDF文檔。
26.保存高像素照片:可以保存更清晰的貼圖元素和產品照片。您可以更大倍數地觀察圖片查看軟件中保存的圖片。
27.Z軸校正:補償Z軸的運動偏差，使測量更準確。
28.運動系數控制:可以更快地定位在工作臺上，節省大量測量時間。
